ファミコン

ちょっと特殊な元祖ファミコンのACアダプタ

上の写真はご存じファミコンのACアダプタ。レトロゲーム好きの人なら所有している人も多いと思います。

ハードオフでも比較的手に入れやすく、近年のレトロゲームブームで互換品のACアダプタも普通に売っています。

さて、このACアダプタを詳しく見ていきましょう。

ACアダプタに書かれている仕様表を見ると、

出力: 10V 860mA

プラグ極性:センターマイナス

と記載されています。この10Vという電圧も比較的珍しいのですが(通常のACアダプタは1.5Vの倍数の規格のものが多い)、プラグ極性がセンターマイナスというのも注意したい所。一般的なプラグとプラスマイナスの極性が逆なんですね。

小さい頃にファミコンのACアダプタを無くし、ファミコンしたさに家にある適当なACアダプタを見つけ、プラグがたまたま合うので繋いだらこの極性違いでファミコンを壊してしまったという人も世の中にはいるかも知れません。

こういう若干特殊な仕様は、もしかしたら任天堂がACアダプタを他社製のものを流用させないようにした意図があったのかも知れませんね。(まぁ、普通はそうでしょう。)

ファミコンのACアダプタはトランス式

さて、このファミコンのACアダプタですが変換の方式はトランス式です。(現在主流のACアダプタはスイッチング式が多い)

トランス式は回路がシンプルでノイズが少ないという利点がありますが、やけに大きく重いです幼少期に足に落としたりして悶絶した人も多いでしょう

また、テスターで電圧を測ると、定格は10Vの表記なのに15V近く出ています

ただ、これは壊れているのではなく、トランス式のACアダプタは専用の回路に繋いだ時に定格の電圧が出るように設計されているので、テスター等に無負荷状態で繋ぐとおおむね1.5倍程度の電圧出力になるといわれています。

中学生位の頃に初めてテスターを買ってもらい、何気なくファミコンのACアダプタの電圧を測っていた時にはこういう知識が無くファミコンのACアダプタかテスターが壊れているのかと思って不思議に思っていた事があります。

手軽なACアダプタが欲しい

前述のようにちょっと特殊なファミコンのACアダプタですが、もっと手軽に電源供出来ないか考えましょう。

手軽な電源供給方法と言えば、真っ先に思いつくのはなんといってもUSB給電でしょう。最近はちょっとした雑貨でもUSBで給電できるものが非常に多いですよね。

そういや数年前に出てヒットしたミニファミコン(ニンテンド―クラシックミニファミコン)の電源供給方法もUSBでしたね。

用意するもの

・・・って事でネットでポチりました。

順番に見ていきましょう。



1、2.1φDCプラグケーブル

ファミコンのDCプラグ径は直径2.1mmのポピュラーなものなので比較的簡単に手に入ります。自分は10本入りで250円位のものを買いました。

2、昇圧DC/DCコンバータ

入力した電圧(2V-24V)を任意の電圧(5V-28V)へ昇圧するコンバーターです。5個で600円程。これはいろいろと応用できそうな電子パーツですので何個か持っておいて損は無いでしょう。

回路右側の方にマイクロUSBの入力端子があり、簡単にUSBケーブルから5Vの入力が行えます。

3、家に転がっていたマイクロUSBケーブル

先ほどの”昇圧DC/DCコンバータ”に繋ぐマイクロUSBケーブルです。

どこの家でも数本は転がっているのではないでしょうか。

組み立てはとっても簡単

先ほどの”昇圧DC/DCコンバータ”の出力側端子にDCプラグケーブルをハンダで取り付けていきます。

ここで重要な注意が一つ。

前述の通りファミコンはちょっと特殊なセンタープラス仕様なので、ケーブルのプラスとマイナスを逆に繋がないといけません。つまり

昇圧DC/DCコンバータのプラス出力側 → DCプラグケーブルのマイナス側のケーブル(黒色)

昇圧DC/DCコンバータのマイナス出力側 → DCプラグケーブルのプラス側のケーブル(赤色)

という風に繋ぎます。

後は入力側にマイクロUSBケーブルを繋げばとりあえず完成です!

とても簡単ですね。

出力電圧を調整する

回路が出来上がったらテスターで出力電圧を測りながら10V出力になる様に調整して行きましょう。

”昇圧DC/DCコンバータ”の横にあるつまみをマイナスドライバーで左右に回転させながら電圧を調整していきます。

このつまみはかなりの回数回転できますので細かい微調整が可能。

ちなみにここでは詳細な説明は割愛しますが、この手の電圧変換作業は当然ながら電圧を上げれば上げる程、電流量は必然的に元の入力する電流量より減少するので出力電流量不足にならないように入力する電流量には注意しましょう。

(電圧を2倍に昇圧すると、電流量は回路側のロスも含めると入力時の半分以下になります。つまり電流量は昇圧量に反比例します。)

ファミコン実機に繋げてテスト

電圧調整後、ファミコン実機に繋いでテストしてみた所、無事にファミコンが遊べました!

これでとりあえずデカくて重いACアダプタが必要なくなったので何かと便利です。しかもテレビ側にUSB端子があれば、そこから直接電源を取る事も可能で配線もスッキリする可能性がありますね。

USB電源アダプタは一般的な1A出力程度のものでもファミコンは一応起動しましたが、念のため2A出力以上のものを使用した方が安心でしょう。

(ちなみに500mAタイプのものだと電流量不足で起動しませんでした)

もちろんモバイルバッテリーでも、動作は可能ですのでいろいろと応用が利きそうですね。

今日はクリスマス

↑写真は以前ホワイトニングしたファミコン

さて、今日はクリスマスという事で素敵な”ホワイトクリスマス“になる事を願ってホワイトニング企画です。だいぶ前にファミコンをスプレーで塗装しホワイトニングしましたがあの輝くような白さに憧れて今度は違う機器をホワイトニングしてみたいと思います。

→この記事の続きを読む

前回はスーパーファミコンをゴールド色で塗装して、かなりのゴージャス感を味わう事が出来ました

今度はファミコンの色が気になる

そうなって来ると、今度はファミコンの方が気になってきました。

↑以前、ハードオフで買って自作RFケーブルを作製したブログ記事にも登場したコイツです。

この機種もそこそこの黄ばみがあり、それが味があっていいという方もいるかも知れませんが、やはり気になります。

定番のワイドハイターEXで漂白してもいいのですが、やはり時間がかかりますしプラスチックの素材の特性上いずれまた黄ばみが生じます。なので今回も思い切ってスプレー塗装にチャレンジしてみたいと思います。

→この記事の続きを読む

先日、ハードオフ巡りをしていた際、後期型の割と状態のいいジャンクファミコンを見つけたのでゲット。

一度手を出すと収集が付かなくなる予感がするので、今まであまり据え置き型のレトロゲーム機(自分の中での定義では8bit・16bit機を指す)には手を出さなかったのですが、最近ミニタイプの復刻版がヒットした影響なのか相場が上がってきている気がするので1台ぐらいは確保しておくことにしました。

→この記事の続きを読む

電源LED搭載スーパーファミパソコン(完成後写真)
先日のブログで、ジャンクのスーパーファミコン(以下スーファミ)に小型コンピュータ”Raspberry Pi3(以下ラズパイ)”を組み込んでスーパーファミ”パソ”コンを作成し楽しんでいたのですが、何か物足りない感じがしていました…..

前回のスーファミパソコンの不満点

不満点は3つ。
1.スーファミの電源LED部分が光らない。
2.スーファミの電源スイッチ部分がラズパイと連動していない。
3.リセットスイッチも連動していない。

いずれは全て解決したいのですが、今回は2,3番の問題はとりあえず保留にして、まずは一番簡単な1番の電源LEDの問題を改善していきたいと思います
やはり、通電する電化製品である以上、電源を入れてLEDの一つも表示がないというのは、正常に通電しているのかどうか分からず、精神安定上よろしくありませんのでこれは外せません。

当初の案ではラズパイのGPIO端子から3.3Vもしくは5Vの電源が取れるのでそこからLEDを繋げようかと画策しておりました。


<上記図 参考URL> http://qiita.com/shishamo_dev/items/9735ce2fcdd26cf46577

配線図によるとGPIO端子01番(3.3V)と06番(Ground)を繋ぎ適当な抵抗を繋げばLEDを点灯させるのは簡単そうです。

→この記事の続きを読む

Raspberry Pi 3 Model B 約5000円~ + スーパーファミコン(ジャンク品)
https://www.raspberrypi.org/

ジャンクでスーファミをゲット

先日、近所のハードオフにてスーパーファミコン(以下スーファミ)のジャンク品を発見。

黄ばみもあり、状態はあまりよろしくありませんが、


値段はなんと108円だったので即購入。

動作は未チェックとの事ですが、任天堂ハードは頑丈なのでおそらく軽くメンテナンスすれば直るでしょう。
ただ、それでは芸が無いので、今回はこのスーファミの筐体(ガワ)を使って別のコンピュータを組み込んでみる事にしました。

組み込み用のRaspberry Pi3を準備

組み込むコンピュータはガジェット好きの人なら知っているであろう”Raspberry Pi3(ラズベリーパイ3)

Raspberry Pi(Wikipedia)

タバコの箱位の大きさの超小型コンピューターです。Linux系の専用OS(RaspbianOS)も無料で配布されており、単純にそれを導入して小型Linux PCとして楽しんでも良いですし、GPIO端子もあり他の機器を制御したりも出来ますので価格の安さも相まって学習・研究用としても広く使われています。
RaspberryPie3(以下ラズパイ)の説明はこのぐらいにして、作業を続けます。

→この記事の続きを読む

FC COMPACT

エフシーコンパクト (FC COMPACT)

今年2013年はあの国民的ゲーム機だった任天堂の”ファミコン”が誕生30周年を迎えます。
10年前には任天堂も本体の生産を完了し(ニューファミコン)、今もなおレトロゲーム機の歴史に数々の伝説を作った神ハードだったことが語り継がれています。
さて、このファミコン、Wikipediaによると今では任天堂の特許権も消滅しているということで数々のメーカーが互換機を作っています。

先日、近所のジャンクショップ(ハード○フw)に上記の互換機の一つを発見したので、懐かしさも相まって思わず購入してしまいましたw

IMG_0473
買ったのは題名にもある通りエフシーコンパクト (FC COMPACT)という商品。
→この記事の続きを読む

ゲーム機戦争 続巻

先日も新型ゲーム機”PS Vitata”が発売されNintendo 3DSと熾烈なシェア争いを繰り広げていますが、ファミコン登場以降、ゲーム機は常に子供達の注目・話題の的でした。
そして、新型ゲーム機が登場する度にワクワク・ドキドキさせられていたものです。
→この記事の続きを読む

復活の呪文 画像


明日9月15日にWii用ソフト ”ドラゴンクエストⅠⅡⅢ”が発売になります。

→この記事の続きを読む

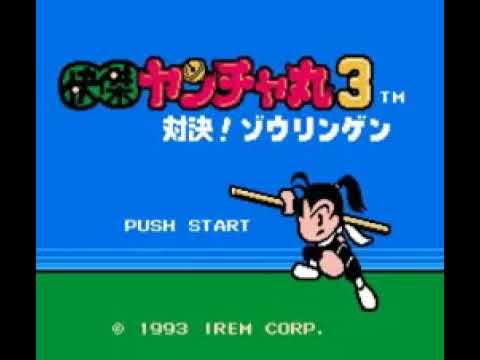

30代の人には切っても切れない思い出がたくさんある、任天堂のファミリーコンピュータの日本語全タイトル(1200本以上?)のオープニング画面集です。
私はもろにファミコン世代なのでこれらのソフトを見ると、つい懐かしさでいっぱいになります。
あの頃の時代(当時、小学生)は人格云々よりもファミコンのソフトをたくさん持っているヤツがクラスの人気者になるみたいな感じでしたねw

最近のゲームはほとんどタイトルすら知らないものも多いのですが、私の場合、この動画の全タイトルの内1/3位は見たことある画像でした。
結構、分かるもんですね・・・・・w

ちなみに私が初めて買ったファミコンソフトは”エキサイトバイク”。
アクロバティックな走行や画面ハミ出すくらいの大ジャンプが面白い!!
