フリマサイトで購入
フリマサイトでジャンク品の初期型ツインファミコン（ブラック色）を購入しました。本体のみでACアダプタは欠品です。
購入価格は5000円程。近年、完動品ならハードオフで2~3万円程と結構高額で取引されているようなので、うまく直せればかなりのお得な買い物です。
私、Naokitも昔から欲しかった機種の一つなのですが、未だ未所有だったため今回ブログネタも兼ねて購入してみました。
ツインファミコンって？
一応、知らない方のために解説。ツインファミコンは1986年に任天堂と親密な仲にあったシャープから発売されたファミコンの上位互換機の事です。
（↑”ファミコン”＋”ディスクシステム”＋”RAMアダプタ”の構成）
何が”上位”互換機なのかというと、ツインファミコンは一台で上図のような、”ファミコン”＋”ディスクシステム”＋”RAMアダプタ”という構成がスマートに一台に収まっている機種なのです。つまり、これ一台あればファミコンのROMカセットのゲームもディスクカードのゲームも全部遊べるという夢のような憧れの存在だったのです。（PCエンジンを知っている方用に例えるなら”PCエンジンDuo”的存在ですね。）
ただ憧れる理由にはもう一つあって、当時ファミコンの定価が14800円、ディスクシステムが15000円だったので、個別に買うと29800円で両方揃うのに対し、このツインファミコンは何とそれよりも高価な32000円！。子供達にとって同等の機能のものをわざわざ2200円も高く購入し所有するというのはまさに 愚の骨頂 ブルジョワ級のステータスマシンだったのです。
詳しく見ていく

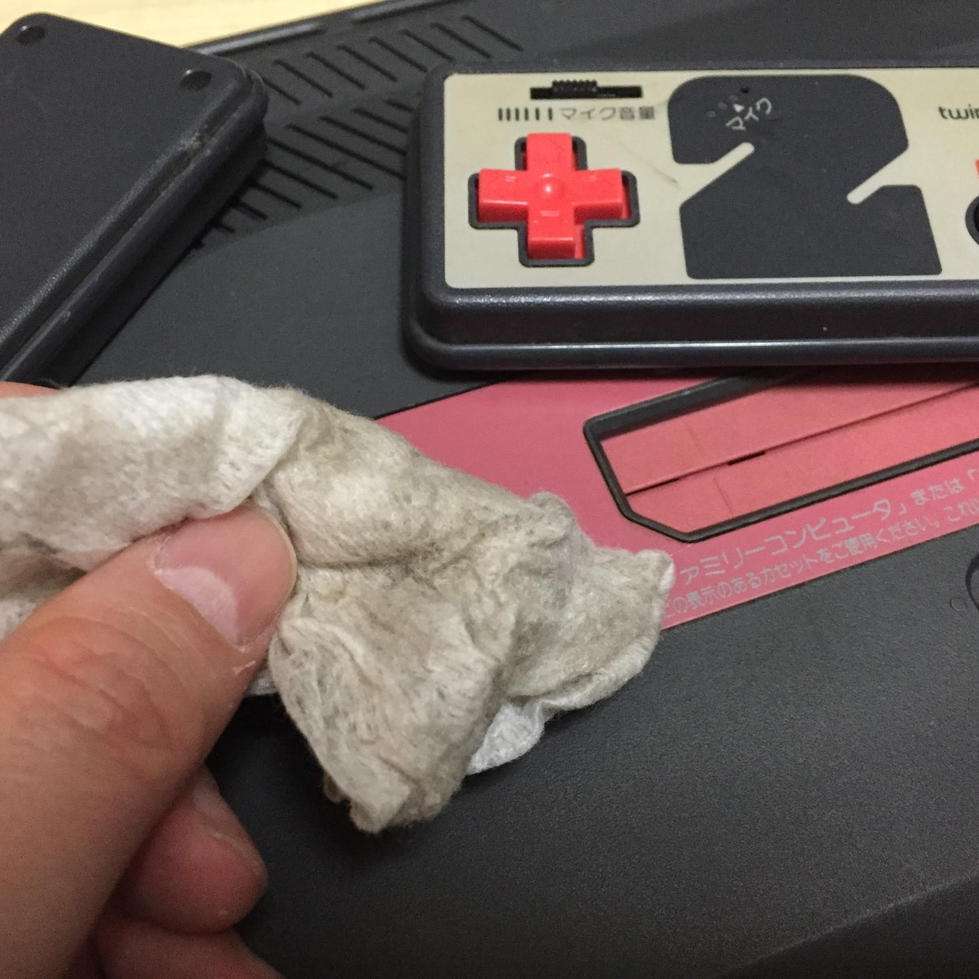

届いた個体は全体的にかなりシガレッツなフレーバー&汚れがあったので、入念にお手入れしながら全体を軽く見ていきます。

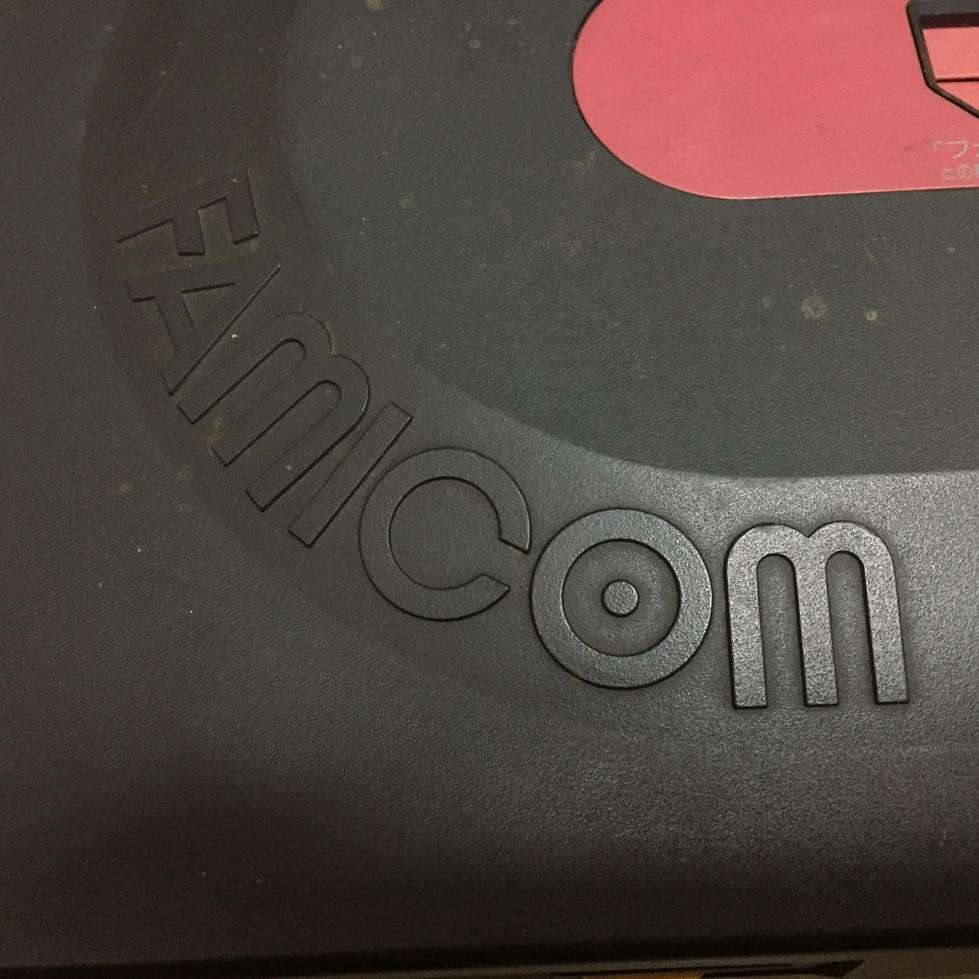

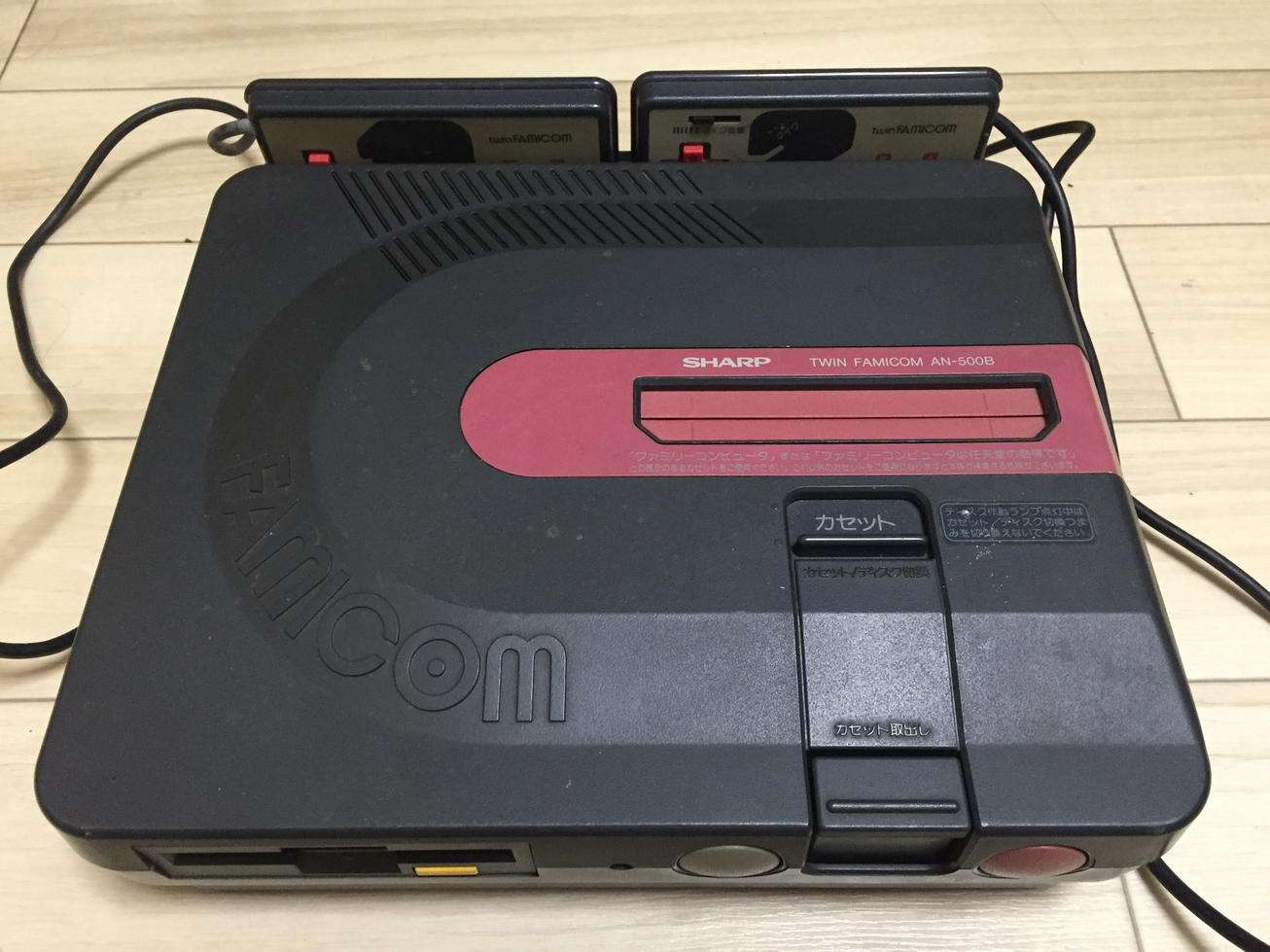

本体上部には初期型の特徴であるU字型の膨らみ部分に”FAMICOM”のロゴ文字が。ちなみに後期型はこの膨らみがなくロゴも”TWIN FAMICOM”となっています。

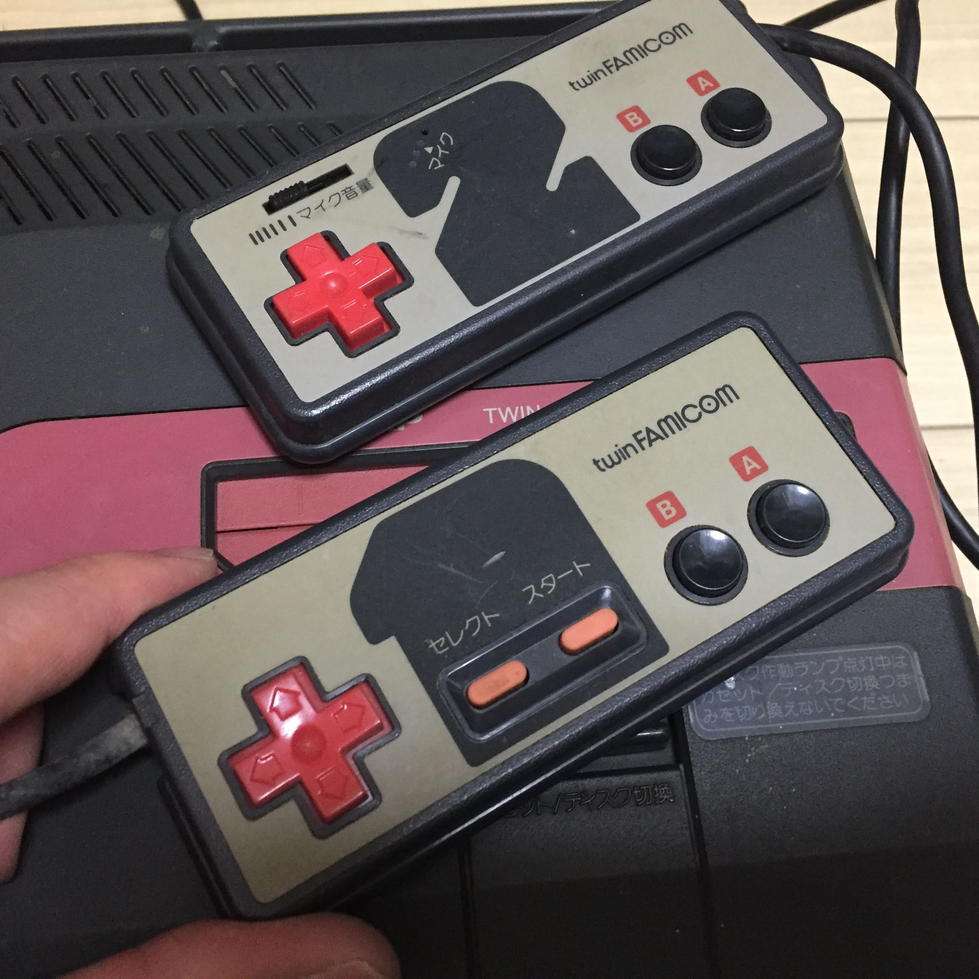

コントローラー部。表面のデザインは独特ですが、形状は純正ファミコンと全く同じ。後期型のツインファミコンではこのコントローラーに連射機能が追加されているようです。羨ましい。

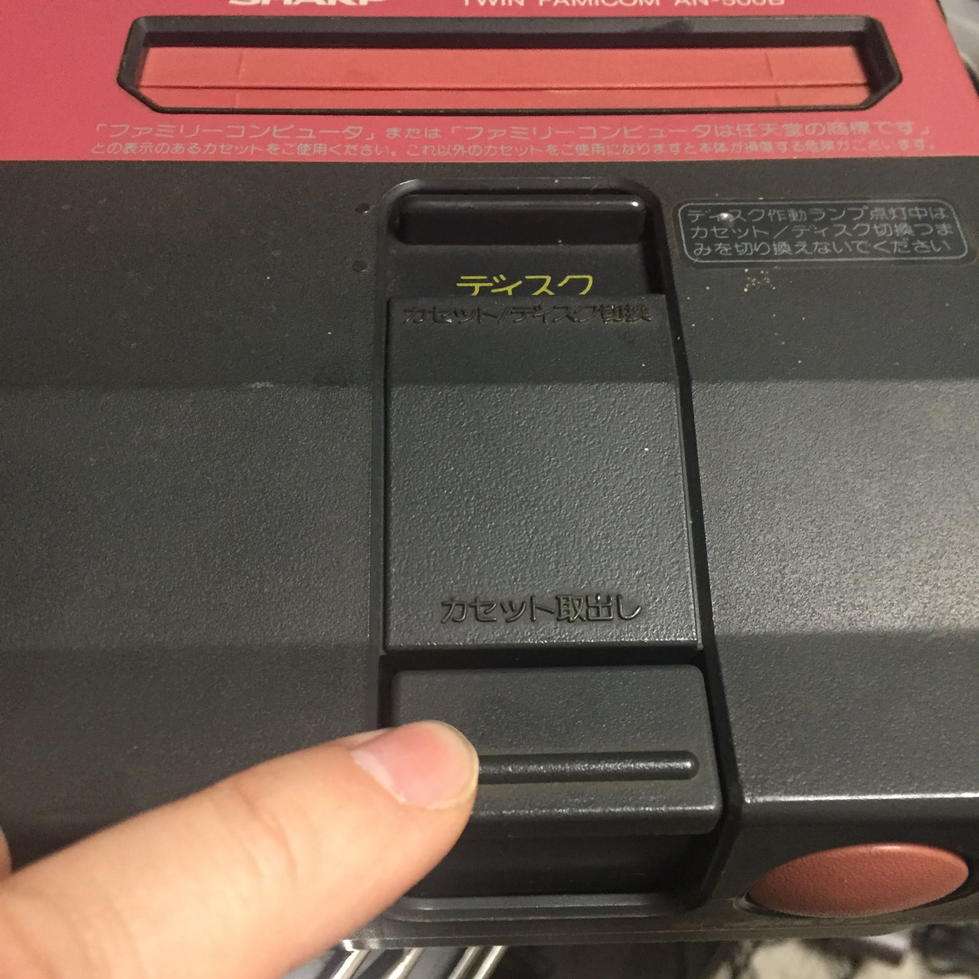

ROMカセットの取り出しは、通常のファミコンでは奥にレバーをスライドさせるアクションで行いましたが、ツインファミコンの場合はレバーを下に押し込む事により行えます。

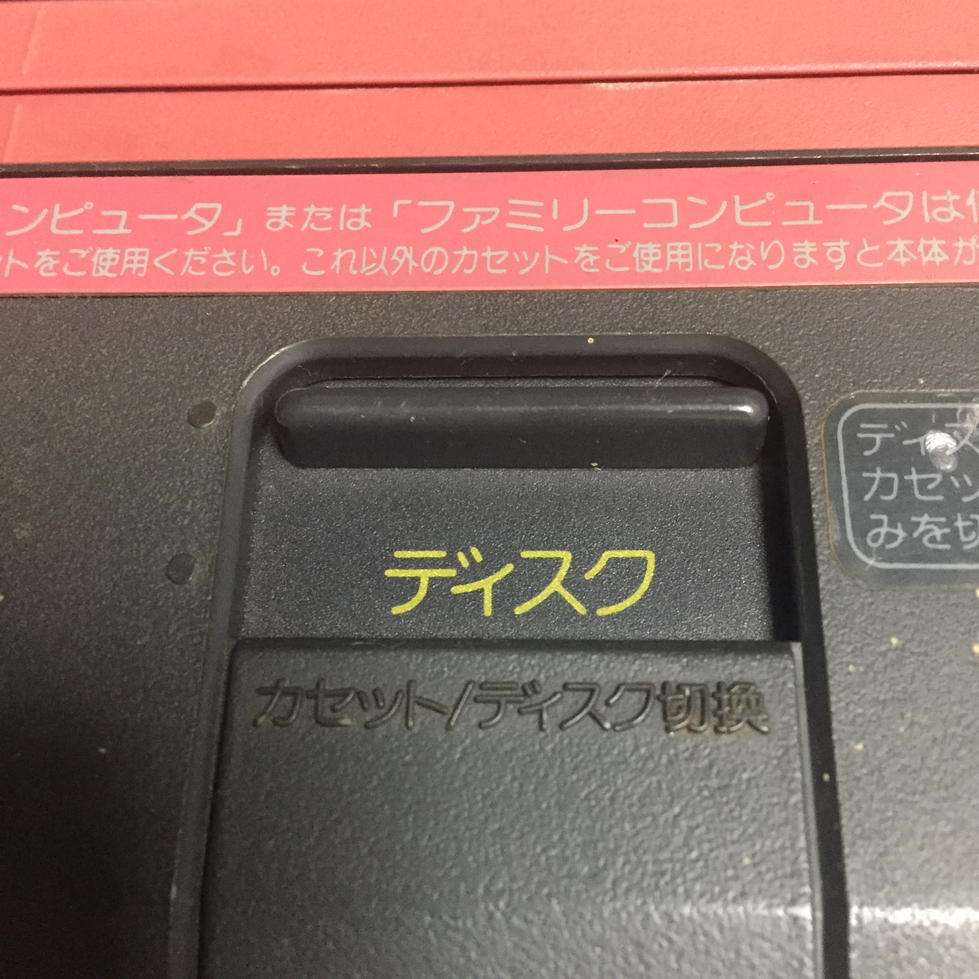

ROMカセットの挿入口の前には”カセット/ディスク”の切り替えスイッチがあります。このスイッチは誤作動・故障を防ぐため、カセット挿入時にはディスク側に物理的にスイッチを切り替える事は出来ず、また逆にディスク使用時にはカバーが閉じた状態になりROMカセットを誤挿入できないという排他的な仕様になっています。良く考えられていますね。

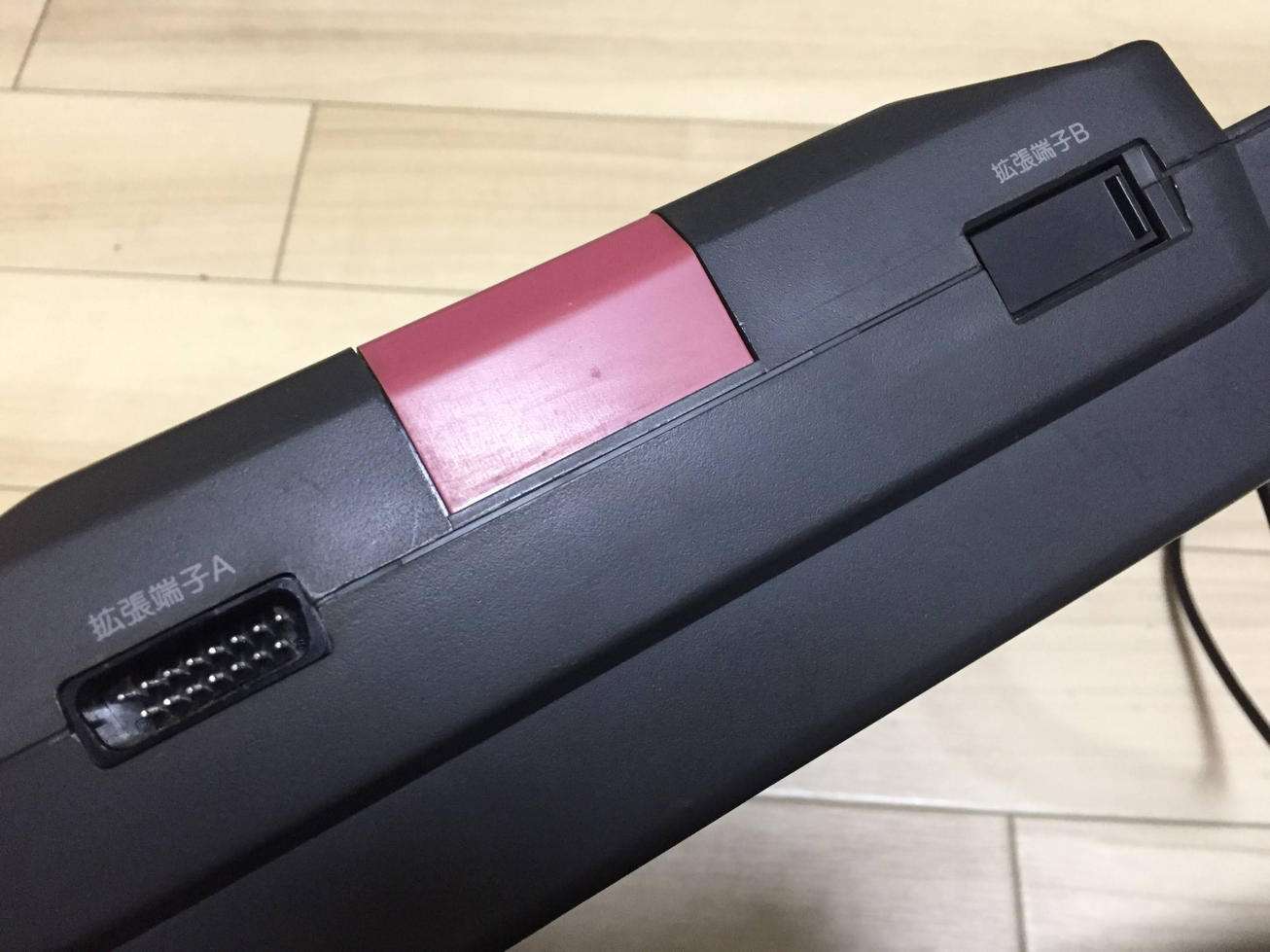

右側面には外部機器を繋げられる端子類が。ちなみに右側の拡張端子B（RAMアダプタ上の拡張端子と同等）に接続できる周辺機器は結局発売されませんでした。

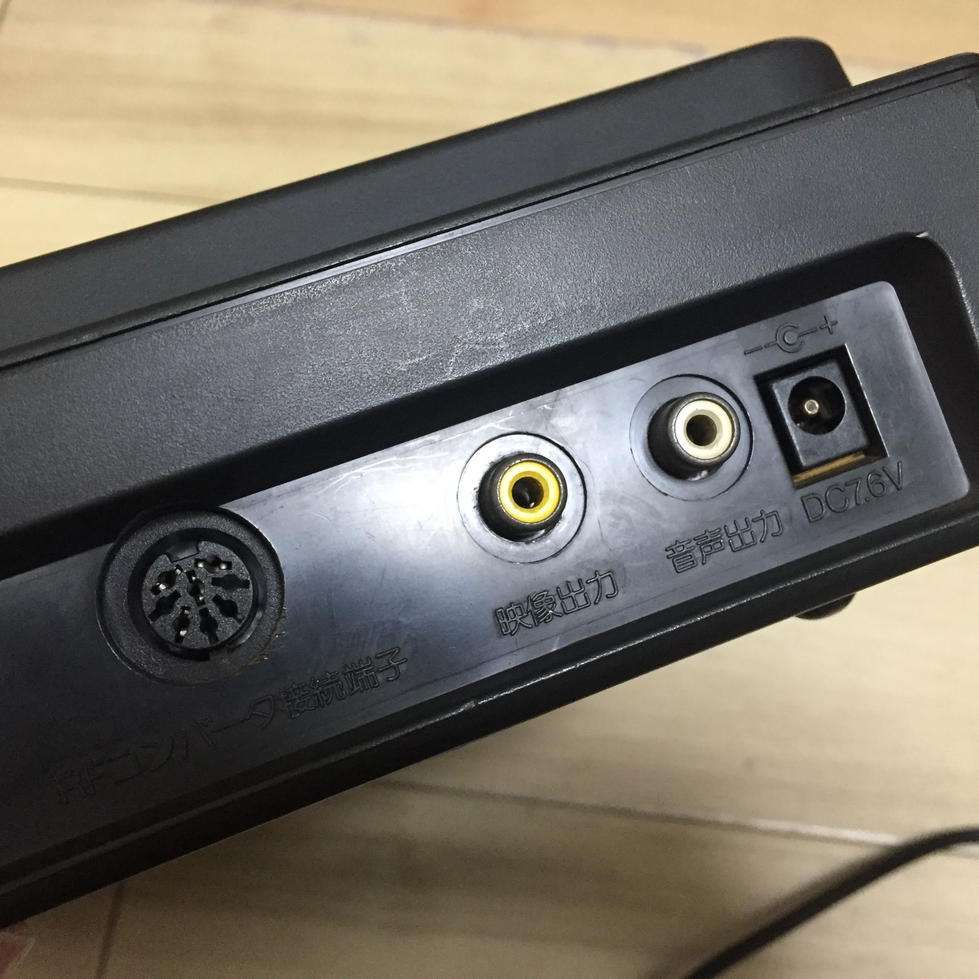

背面。ツインファミコンには標準でコンポジットの出力端子が搭載されています。通常のファミコンだと改造でもしない限り標準ではRF出力しかなく、アナログテレビのVHF帯（1ch or 2ch）にしか出力できませんでしたから、この機能はかなり有難い。このため比較的最近のテレビでも接続が容易です。もちろん画質もRF出力より高画質です。
代用ACアダプタを作成
外観的なチェックは終わったので今度は動作確認をしたいと思いますが、前述したようにこのジャンク品は専用ACアダプタは欠品していますので、我が家に転がっていた部品でUSBで給電できる代用ACアダプタを作成していくことにします。

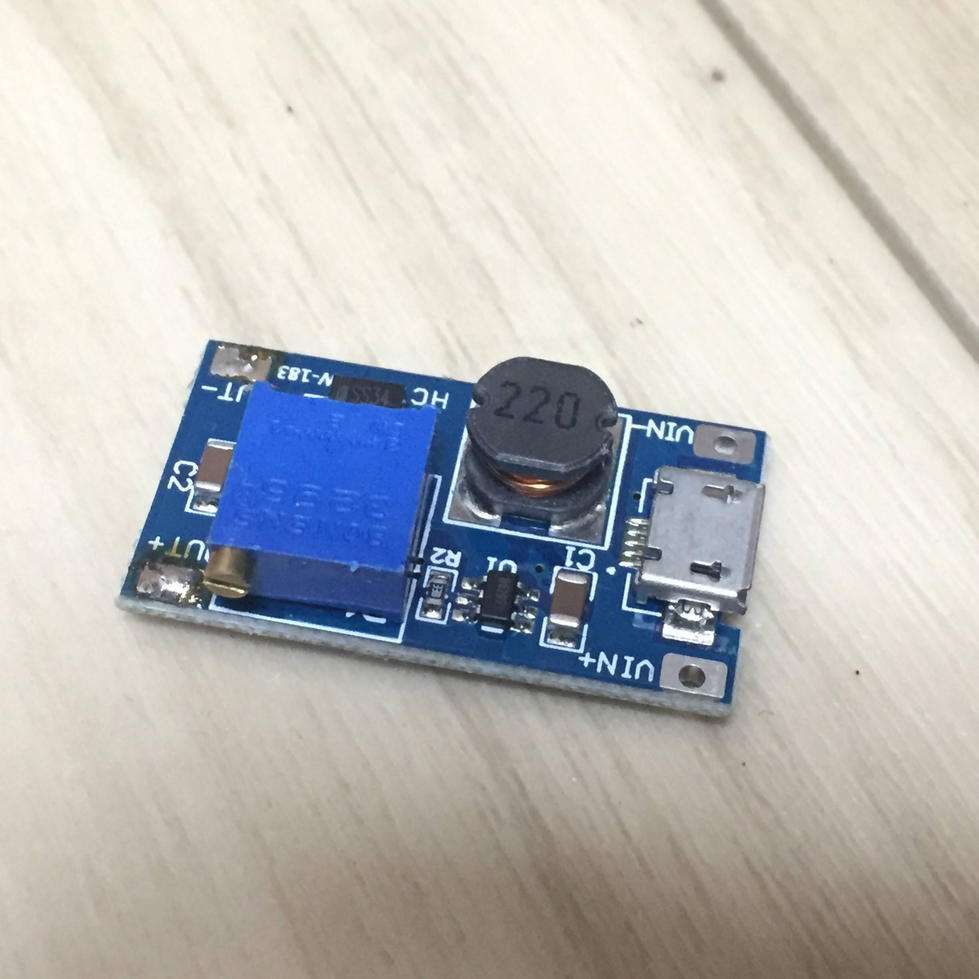

今回は以前にファミコンをUSB給電で駆動させる記事を書いた時にも使用した昇圧DC/DCコンバータを利用します。以前も言いましたが、このパーツはUSB給電から様々な電圧に簡単に変換&供給出来るので重宝します。電子工作が好きな方は何個かストックしておくと便利です。
↓参考記事はコチラをどうぞ

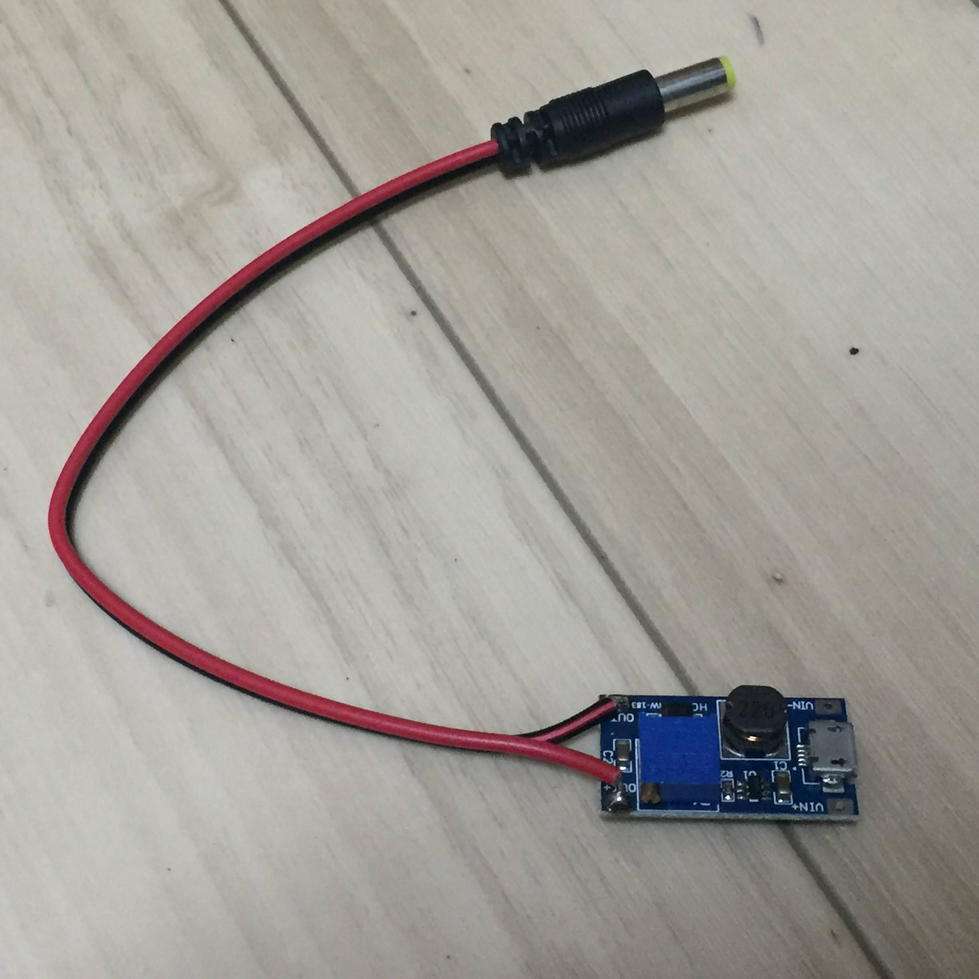

昇圧DC/DCコンバータの出力電圧をツインファミコン用の7.6Vに調整した後、DCプラグケーブルをハンダ付けします。ここでの注意点ですが、ファミコンで使用する時はセンターマイナス仕様だったのでDCプラグケーブルと昇圧DC/DCコンバータの極性を逆にして繋ぎましたが、ツインファミコンの場合はセンタープラス仕様なので極性はそのままで接続（←重要）しましょう。

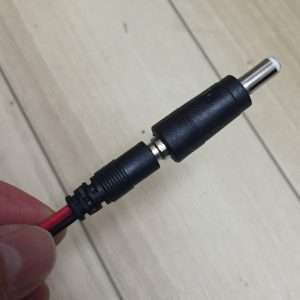

後はファミコンとツインファミコンではプラグの内径が違うのでアダプターを使用して変換します。
今回は”φ5.5/2.1mm → φ5.5/2.5mm”タイプを使用しました。

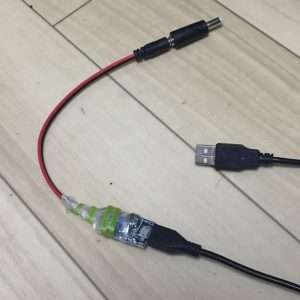

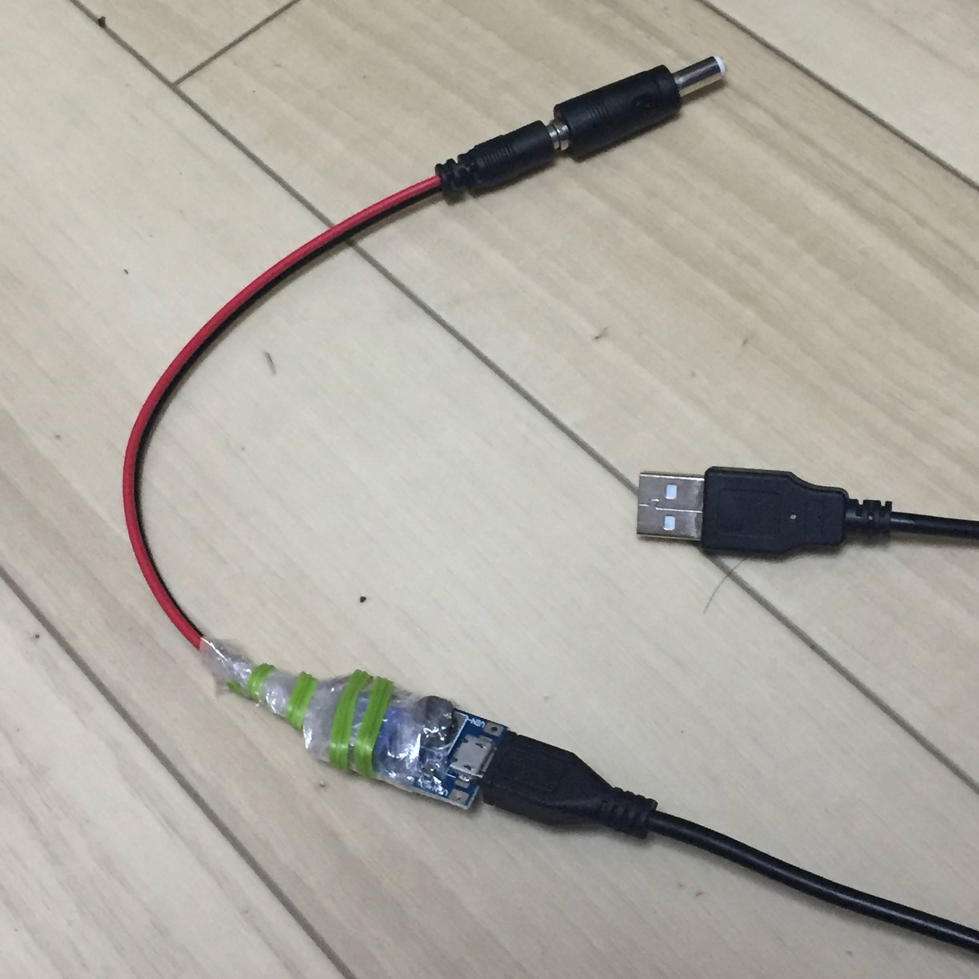

って事で、後はマイクロUSBケーブルを繋いであっという間に完成。

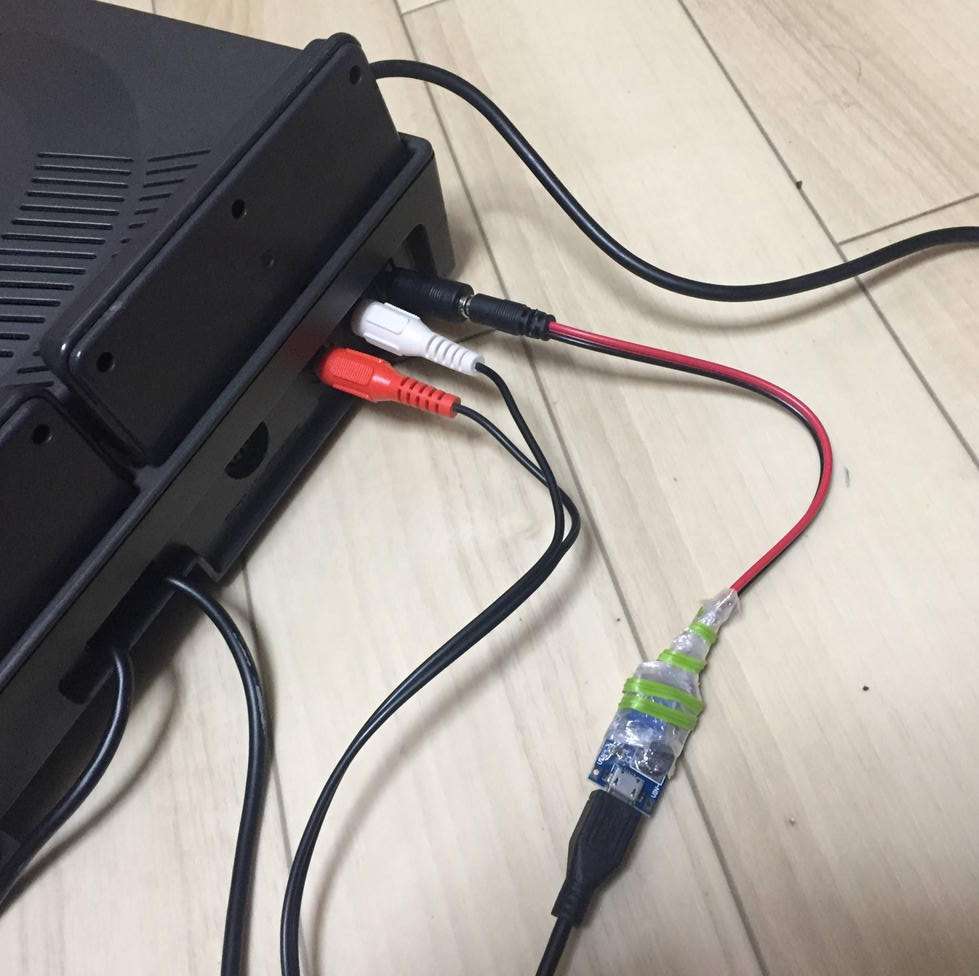

無事ツインファミコンに繋げる事が出来ました。
動作確認
って事で代用ACアダプタを使用しようやく動作確認開始。USB用の給電アダプターは念のため2A以上位のものを使いましょう。

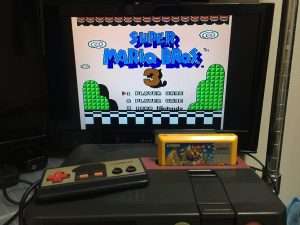

ファミコンはあらかじめ端子類も清掃していた事もあり、無事に一発起動しました。やりました！
しばらくゲームも遊んでみましたが、コントローラー等の反応も特に問題なし。

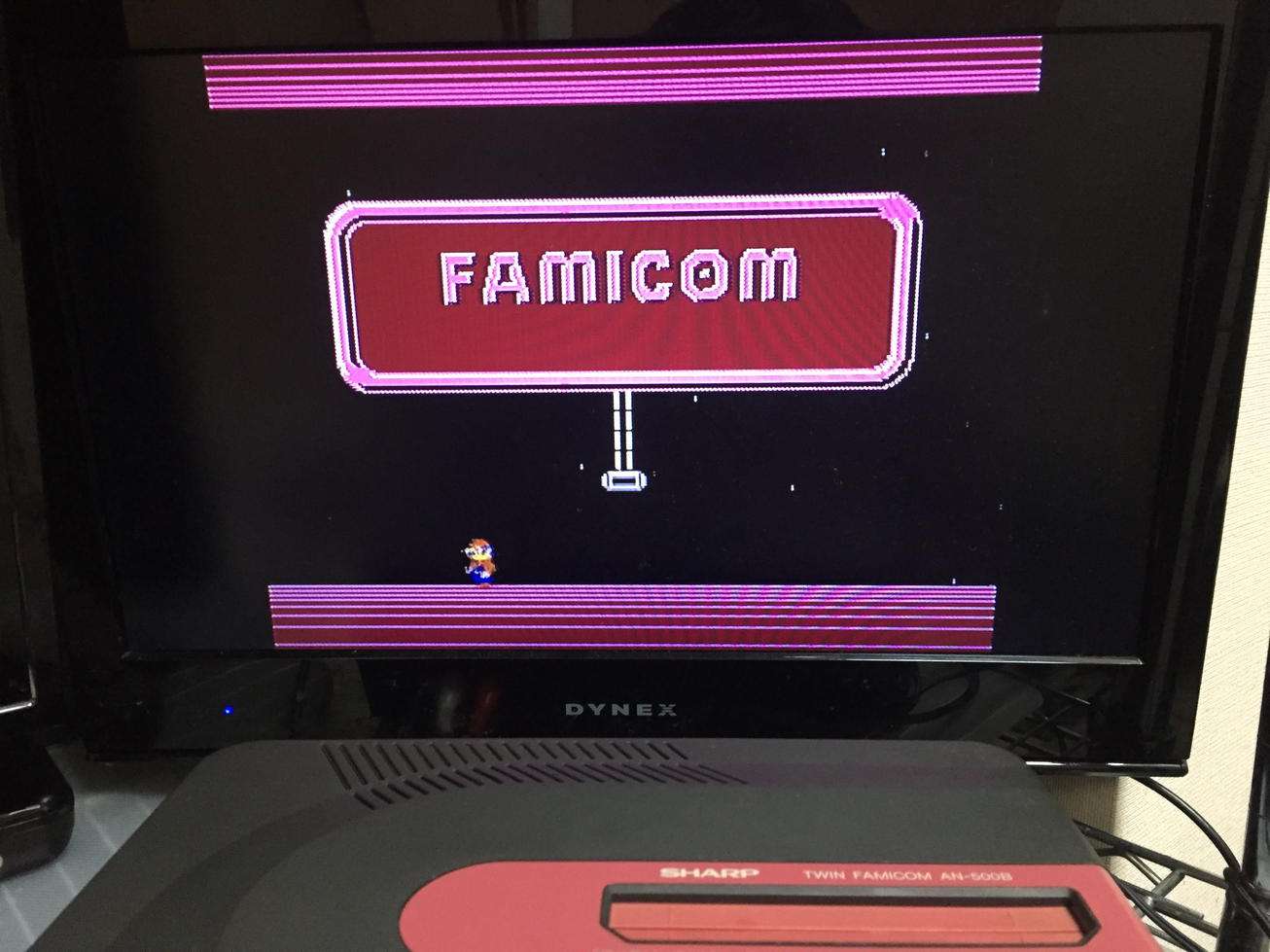

次はディスクシステム。切り替えスイッチでディスクシステムのデモ画面は無事に起動しました。ここまではいい感じ。

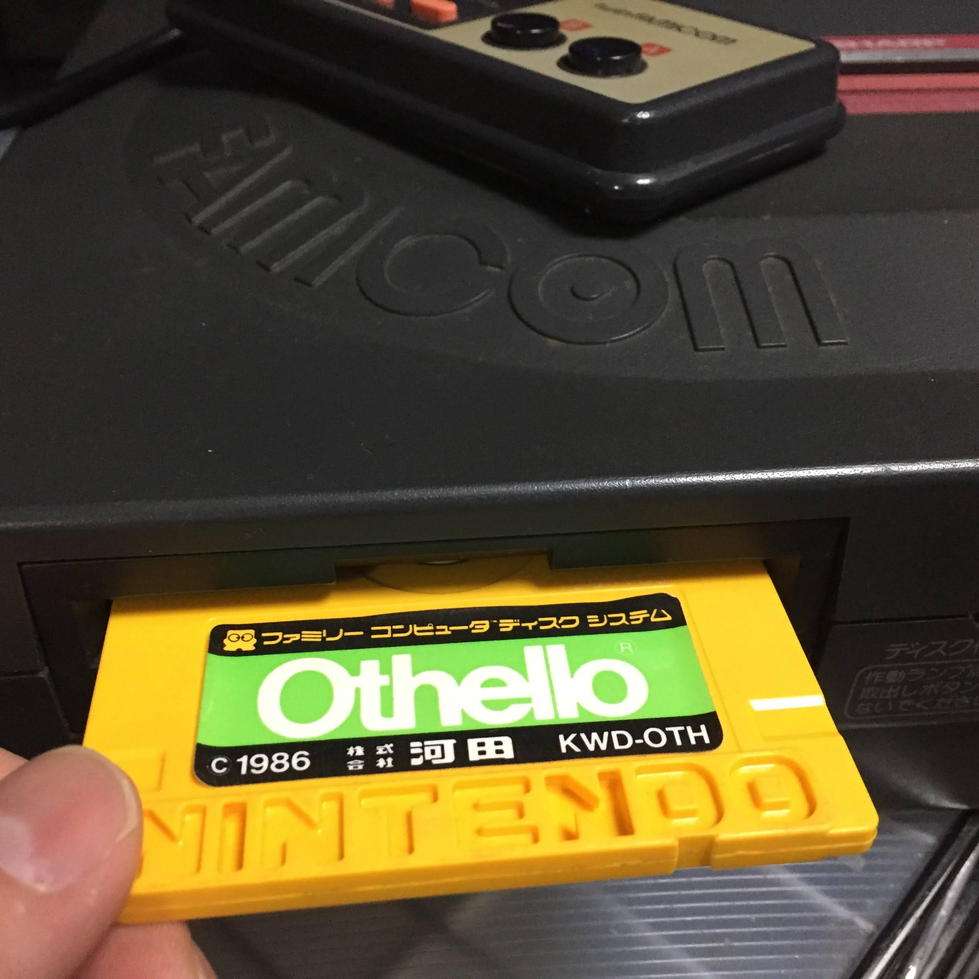

では、いよいよディスクカードを挿入してみましょう。

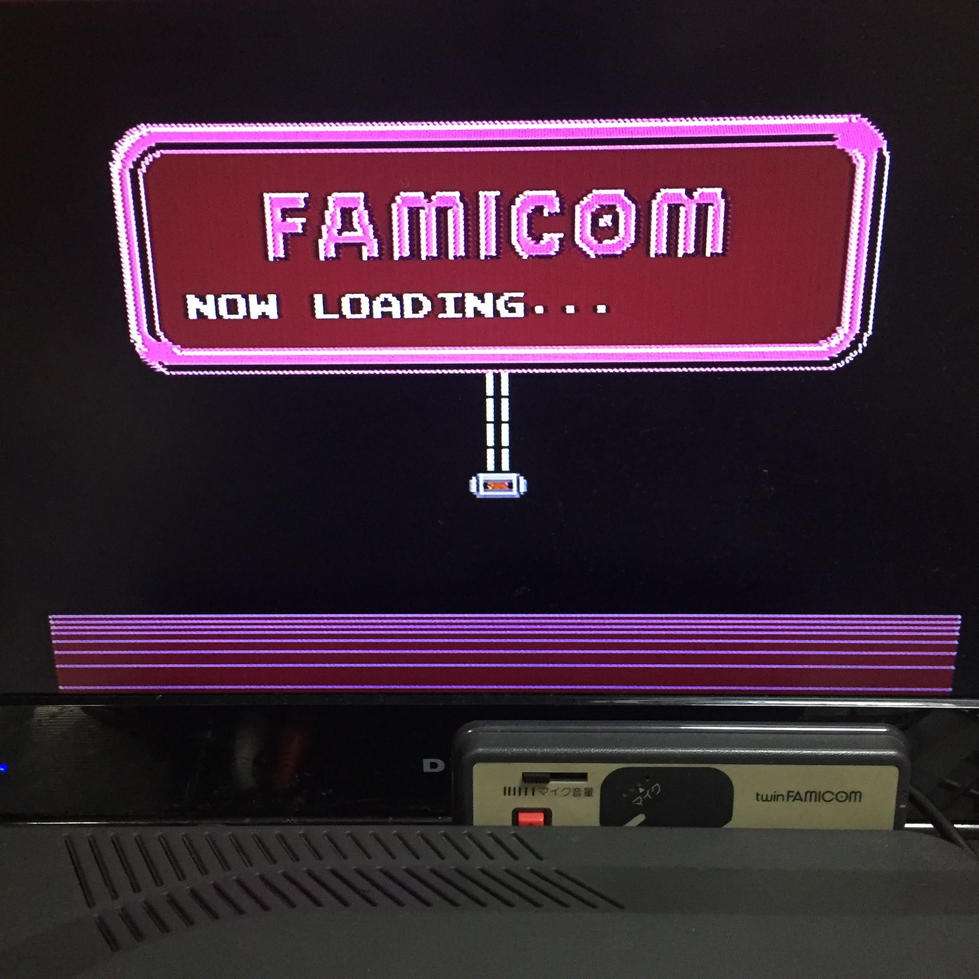

ディスクを挿入後に画面は”Now Loading”が表示され・・・・・
・・・・その後モーターが爆音を立てながら回転している音が鳴り響き続けました。もちろんディスクカードのローディングは一向に終わりません…….。
・
・
・・・・はい、予想通り内部のベルト切れですね。古いディスクシステムなら経年劣化で100%内部のゴムベルトが切れていますので、ご多分に漏れずこの機種にも症状が出ています。
・・・って事で次回はディスクシステム部のベルト交換修理を行ってみたいと思います。まぁ、普通のディスクシステムの修理は過去に何度か行っているので同様の修理になろうかと思いますが、ツインファミコンの分解・修理は私Naokitにとっては初めてなのでお付き合いいただければ幸いかと。では、また。
